Hardwaretaster für Lichtzeichengruppen

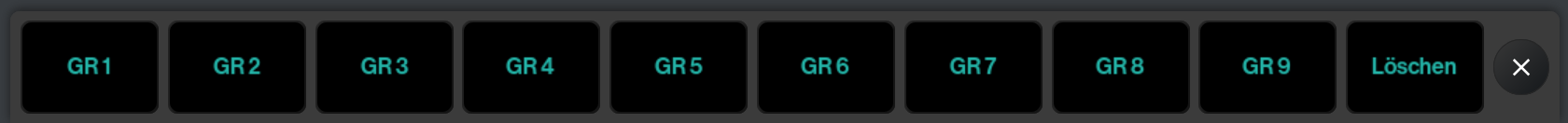

Auf dem entsprechenden Hardwaretasterblock sind, je nach Anzahl der Gruppen, Lichtzeichengruppen durch GR1 - GRn beschriftet. Mit den Tastern können die gespeicherten Lichtzeichengruppen (hier 1 bis 9) aktiviert, deaktiviert oder gelöscht werden.

GR1 - GRn

Durch Drücken der einzelnen Taster werden die gespeicherten Lichtzeichengruppen aktiviert. Durch nochmaliges Drücken der gleichen Taste wird die Lichtzeichengruppe wieder deaktiviert. Ein Lichtzeichen kann durch mehrere Gruppen aktiviert/deaktiviert werden. Nur wenn alle Lichtzeichen einer Lichtgruppe aktiv sind, wird die Lichtgruppe auf der Konsole als aktiv dargestellt. Es kann also sein, dass noch Lichtzeichen aktiv sind, obwohl alle Lichtzeichengruppen deaktiviert wurden. Soll sichergestellt sein, dass alle Lichtzeichen gelöscht sind, die «Löschen» Taste auf der Konsole verwenden.

Löschen

Durch Drücken der «Löschen» Taste werden alle Lichtzeichen gelöscht, unabhängig davon, ob eine Lichtgruppe noch aktiv ist oder nicht.
